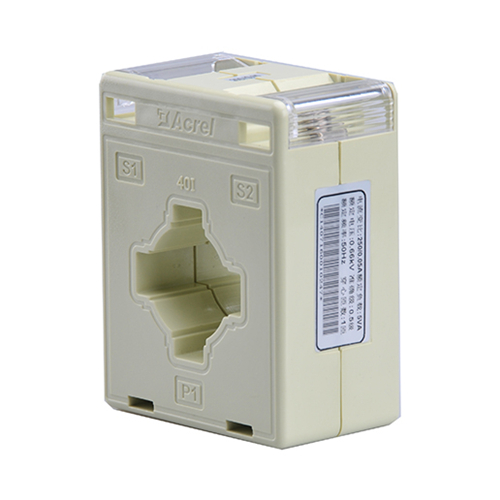

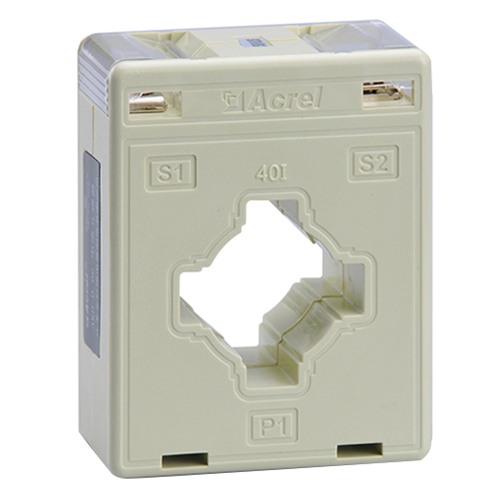

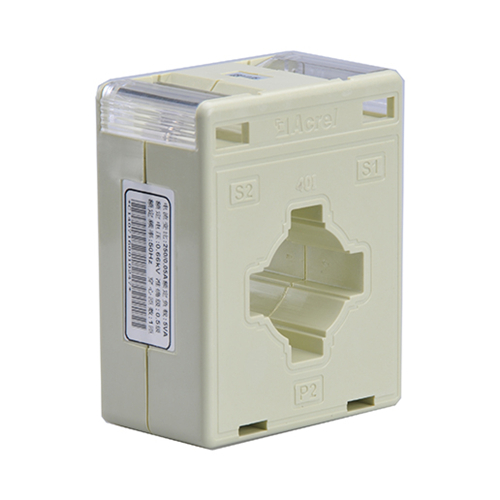

AKH-0.66系列測量型電流互感器

產品簡介
技術參數
產品選型
外形尺寸

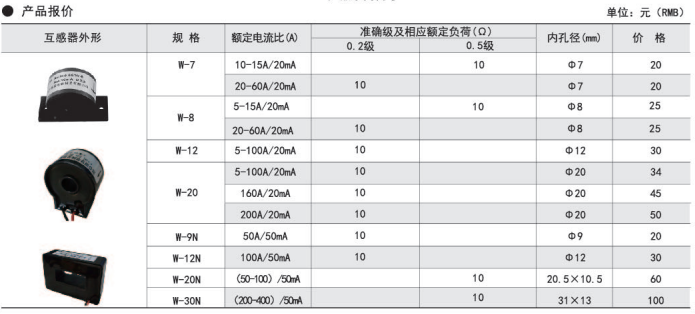

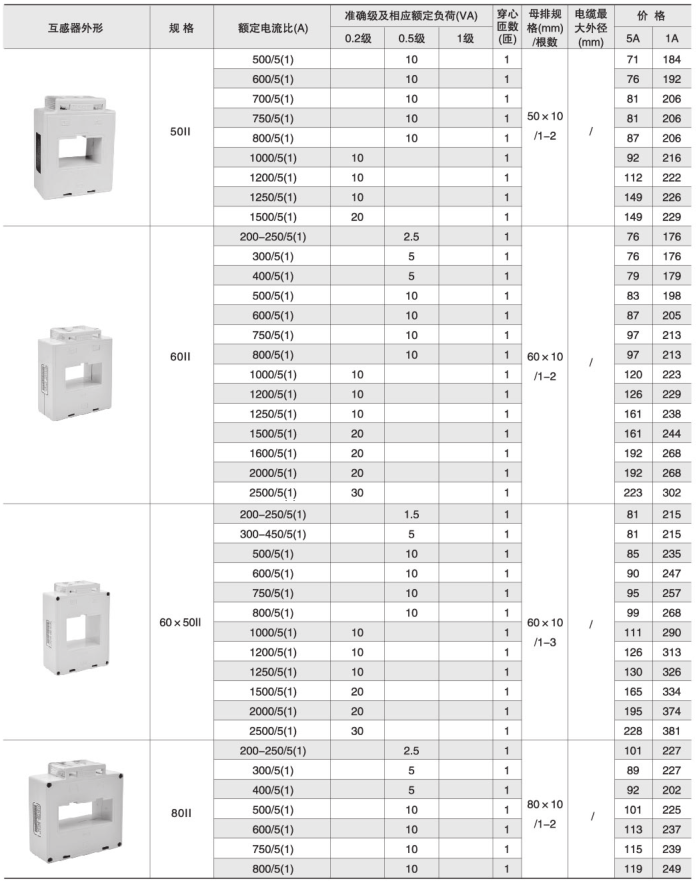

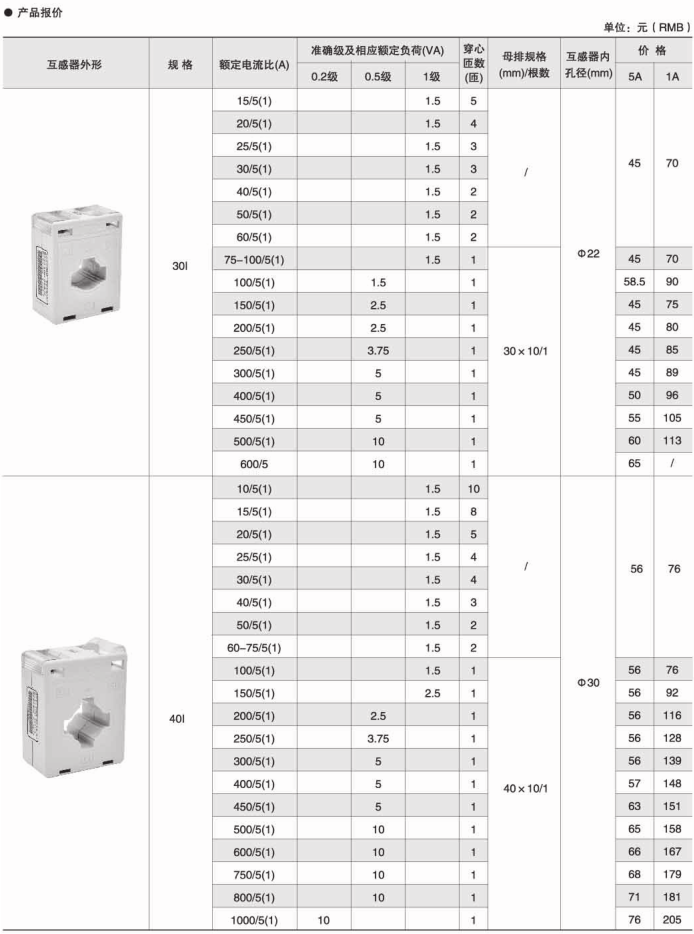

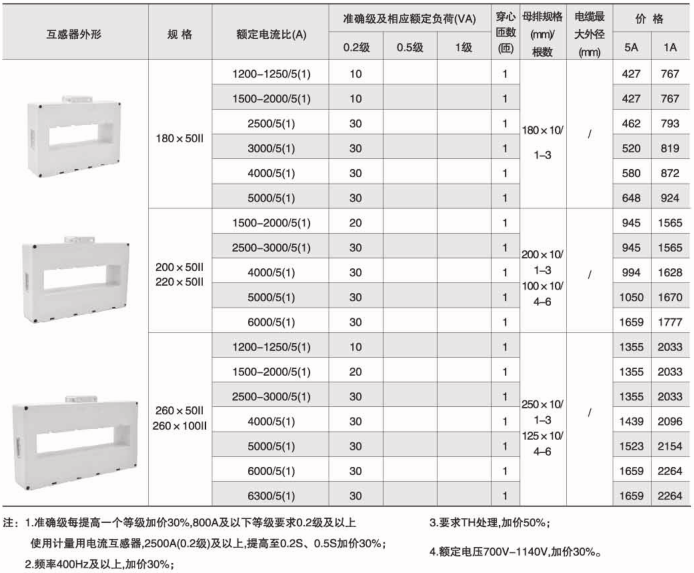

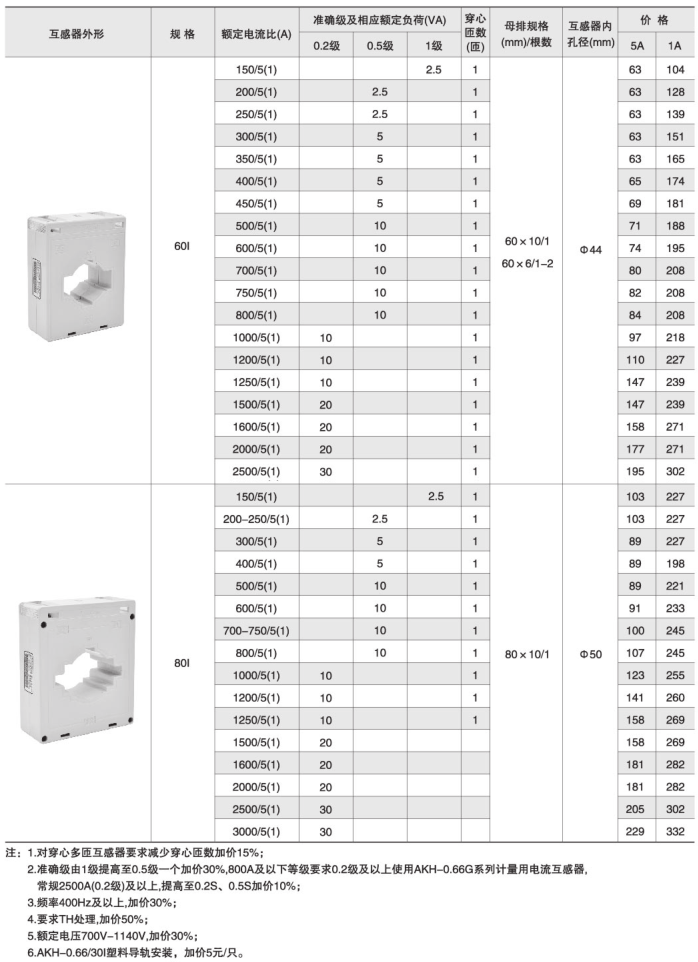

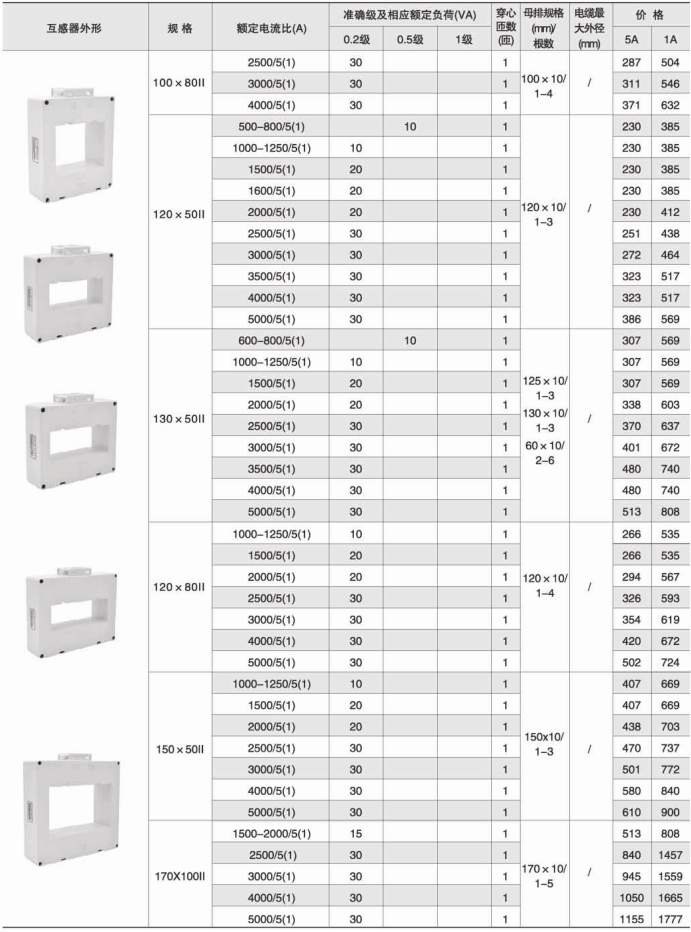

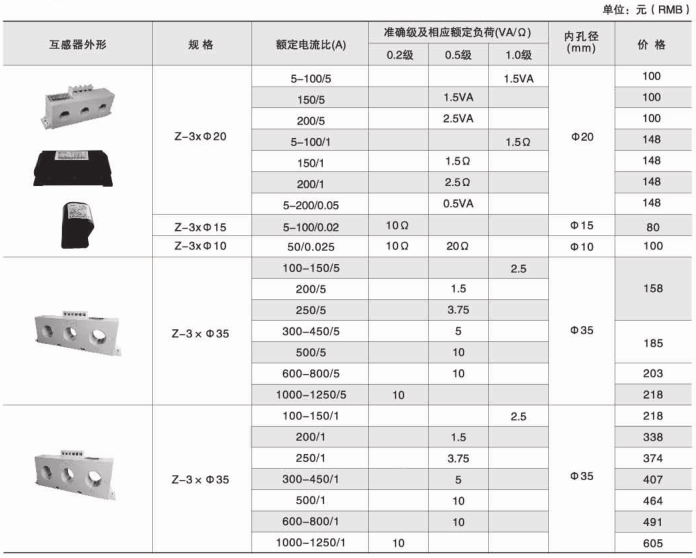

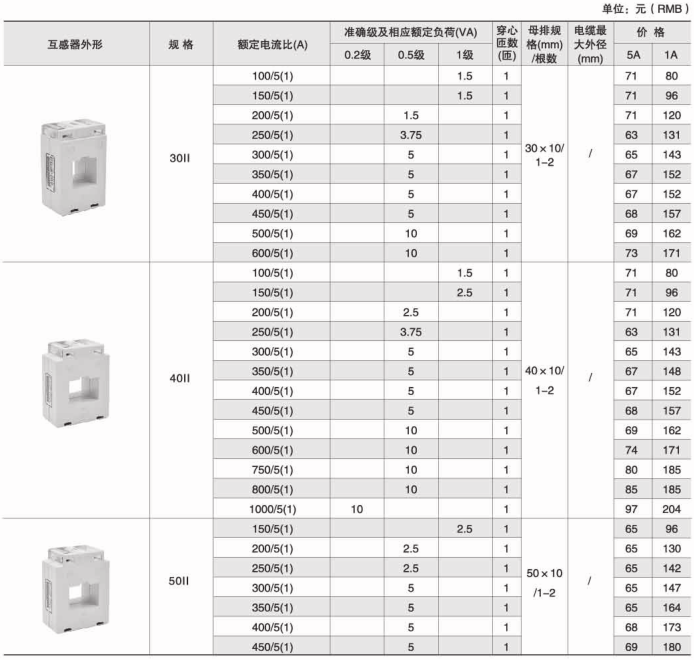

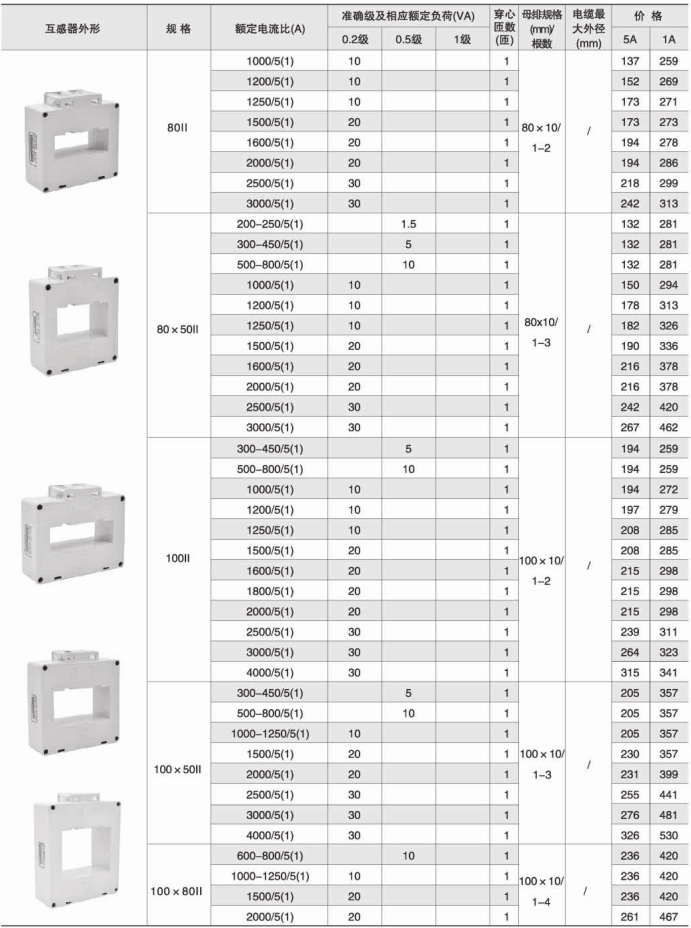

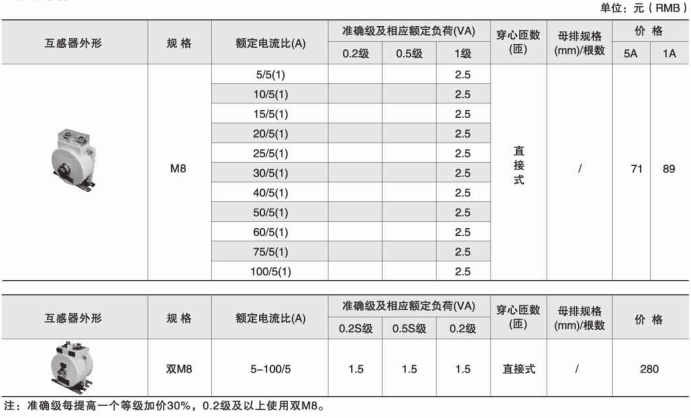

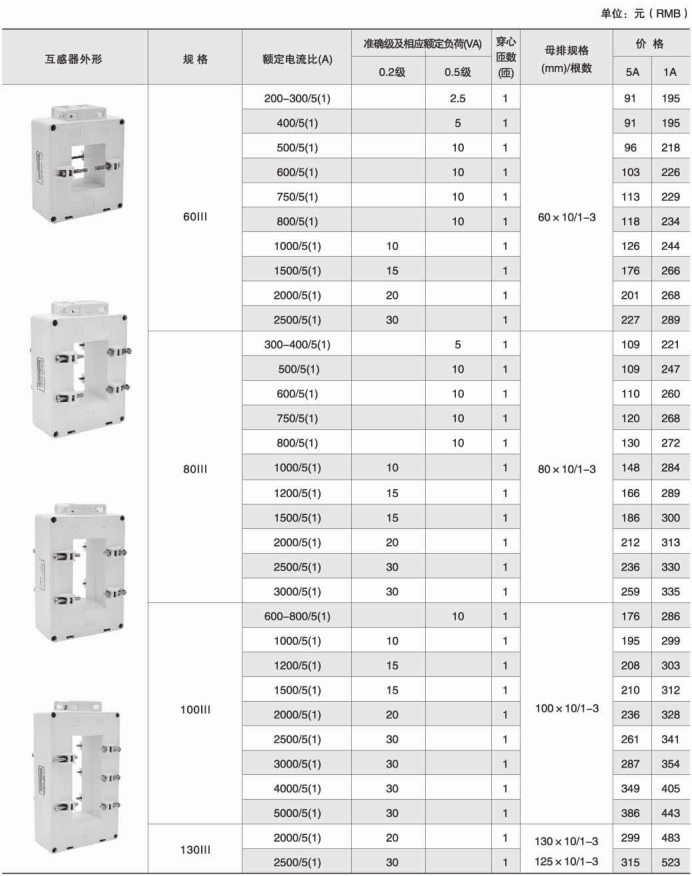

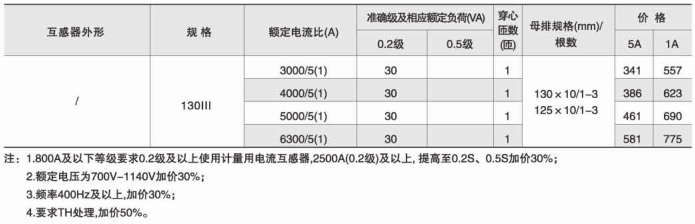

產品報價

功能：

該系列互感器作為交流電流信號采集元件，可與測量儀表配套使用，一次電流測量范圍5-6300A，二次輸出5A或1A，測量范圍為額定值的5-120%。







應用范圍：

低壓配電系統電流采集


訂貨范例：

具體型號：AKH-0.66/I 30I 100/5

技術要求：額定電流比100A/5A； 準確級1級； 穿心匝數1匝；額定負荷1.5VA；內孔徑φ22mm；穿排規格30mm×10mm 1根。

通訊協議：無

輔助電源：無


● AKH-0.66Ⅰ型電流互感器

規格

額定電流比(A)

準確級及相應額定負荷(VA)

穿心

匝數

(匝)

母排規格/根數

電纜最大

外徑

安裝方式

0.2級

0.5級

1級

 30I

15/5(1)



1.5

5

/

Φ22

A

20/5(1)



1.5

4

25-30/5(1)



1.5

3

40-60/5(1)



1.5

2

75-100/5(1)



1.5

1

 30×10/1

A,B

150-200/5(1)


2.5


1

250/5(1)


3.75


1

300-450/5(1)


5


1

500/5(1)


10


1

600/5(1)


10


1

 40I

10/5(1)



1.5

8

/

Φ30

A

15/5(1)



1.5

5

20/5(1)



1.5

4

25-30/5(1)



1.5

3

40-60/5(1)



1.5

2

  75/5(1)



1.5

1

 40×10/1

A,C

  100/5(1)



1.5

1

150/5(1)



2.5

1

200/5(1)


2.5


1

250/5(1)


3.75


1

300-450/5(1)


5


1

500-800/5(1)


10


1

1000/5(1)

10



1

  60I

150/5(1)



2.5

1

60×10/1

60×6/1-2

Φ44

A,C

200/5(1)


2.5


1

250/5(1)


3.75


1

300-450/5(1)


5


1

500-800/5(1)


10


1

1000-1250/5(1)

10



1

1500-2000/5(1)

20



1

2500/5(1)

30



1

80I

150/5（1）



2.5

1

80×10/1

Φ50

A,C

200-250/5(1)


     2.5


1

300-450/5(1)


5


1

500-800/5(1)


10


1

1000-1250/5(1)

10



1

1500-2000/5(1)

20



1

2500-3000/5(1)

30



1

● AKH-0.66Ⅱ型電流互感器

          規格
          額定電流比(A)
          準確級及相應額定負荷(VA)
          穿心匝數(匝)
          母排規格/根數
          安裝方式
          0.2級
          0.5級
          1級
          30II
          100/5(1)


          1.5
          1
          30x10/1-2
          A,C
          150/5(1)


          1.5
          1
          200/5(1)

          2.5

          1
          250/5(1)

          3.75

          1
          300-450/5(1)

          5

          1
          500-600/5(1)

          10

          1
          40II
          100/5(1)


          1.5
          1
          40×10/
          1-2
          A,C
          150/5(1)


          2.5
          1
          200/5(1)

          2.5

          1
          250/5(1)

          3.75

          1
          300-450/5(1)

          5

          1
          500-800/5(1)

          10

          1
          1000/5(1)
          10


          1
          50Ⅱ
          150


          2.5
          1
          50×10/
          1-2
          200-250/5(1)

          2.5

          1
          300-450/5(1)

          5

          1
          500-800/5(1)

          10

          1
          1000-1250/5(1)
          10


          1
          1500/5(1)
          20
